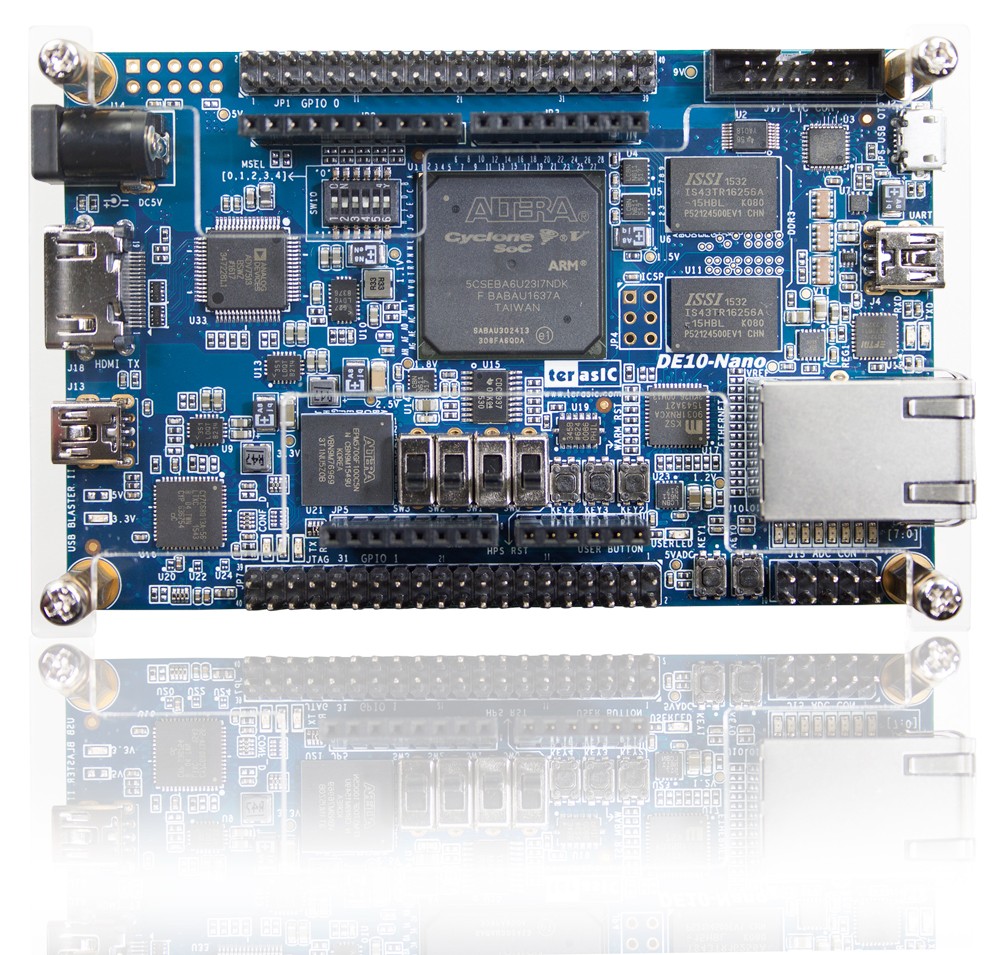

Kit FPGA DE10-Nano Altera Cyclone V SE SoC

Le kit de développement DE10-Nano présente une plate-forme de conception matérielle robuste construite autour du FPGA Intel System-on-Chip (SoC), qui combine les derniers cœurs intégrés Cortex-A9 à double cœur avec une logique programmable de pointe pour une flexibilité de conception ultime. Les utilisateurs peuvent désormais tirer parti de la puissance d’une énorme capacité de reconfiguration associée à un système de processeur hautes performances et basse consommation. Le SoC d’Altera intègre un système de processeur dur (HPS) basé sur ARM composé d’un processeur, de périphériques et d’interfaces mémoire liés de manière transparente à la structure FPGA à l’aide d’une dorsale d’interconnexion à large bande passante. La carte de développement DE10-Nano est équipée d’une mémoire DDR3 haute vitesse, de capacités analogiques-numériques, d’un réseau Ethernet et bien plus encore qui promettent de nombreuses applications passionnantes. Le kit de développement DE10-Nano contient tous les outils nécessaires pour utiliser la carte conjointement avec un ordinateur exécutant Microsoft Windows XP ou version ultérieure.

La carte DE10-Nano possède de nombreuses fonctionnalités qui permettent aux utilisateurs de mettre en œuvre une large gamme de circuits conçus, des circuits simples à divers projets multimédias.

Dispositif FPGA

• Périphérique Intel Cyclone® V SE 5CSEBA6U23I7 (110K LE)
• Dispositif de configuration série – EPCS64 (révision B2 ou ultérieure)
• USB-Blaster II intégré pour la programmation ; Mode JTAG
• HDMI TX, compatible avec DVI 1.0 et HDCP v1.4
• 2 boutons poussoirs
• 4 interrupteurs à glissière
• 8 LED utilisateur vertes
• Trois sources d’horloge de 50 MHz provenant du générateur d’horloge
• Deux en-têtes d’extension à 40 broches
• Un en-tête d’extension Arduino (compatibilité Uno R3), peut être connecté avec des boucliers Arduino
• Un en-tête d’extension d’entrée analogique à 10 broches (partagé avec l’entrée analogique Arduino)
• Convertisseur A/N, interface SPI 4 broches avec FPGA
