Xilinx FPGA development Spartan6 XC6SLX9 Spartan-6 advanced board

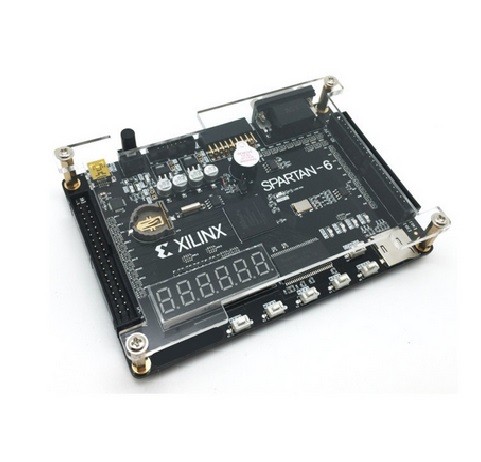

La carte de développement Spartan6 XC6SLX9 fournit un environnement matériel complet pour les concepteurs afin d’accélérer leur temps de commercialisation.Le kit offre une plate-forme stable pour développer et tester des programmes ciblés à faible coût et faible puissance Xilinx Spartan-6 FPGA. Le périphérique Spartan-6 FPGA LX9 installé offre un environnement de prototypage pour démontrer efficacement les avantages accrus des solutions FPGA Xilinx à faible coût. Les modèles de référence sont inclus avec le kit pour faire fonctionner les périphériques standard sur le tableau d’évaluation pour un démarrage rapide de la familiarisation de l’appareil.La carte de développement AX309 contient les pièces individuelles suivantes:
–La carte de développement easyFPGA-Spartan-6
– Câble USB 2.0
–Xilinx ISE® Design Suite (IDS) 14.7
–Exemple Code Source
–AX309 Development Board Mode d’emploi
–Panneau de protection transparent

Paramètre principal:

• Modèle de puce 1.FPGA: Xilinx spartan6 série XC6SLX9
• 2.Size: 90mm * 130mm
• 3.Voltage: 5V
• 4.Crystal Oscillateur : 50M
• 5.PCB: 4 couches
• 6. Numéro Etendu IO: 68
• 7.SDRAM capacité: 256Mbit
• 8.FLASH Capacité : 16Mbit
• 9.VGA couleur: 65536
• 10.IO niveau de port: 3.3V

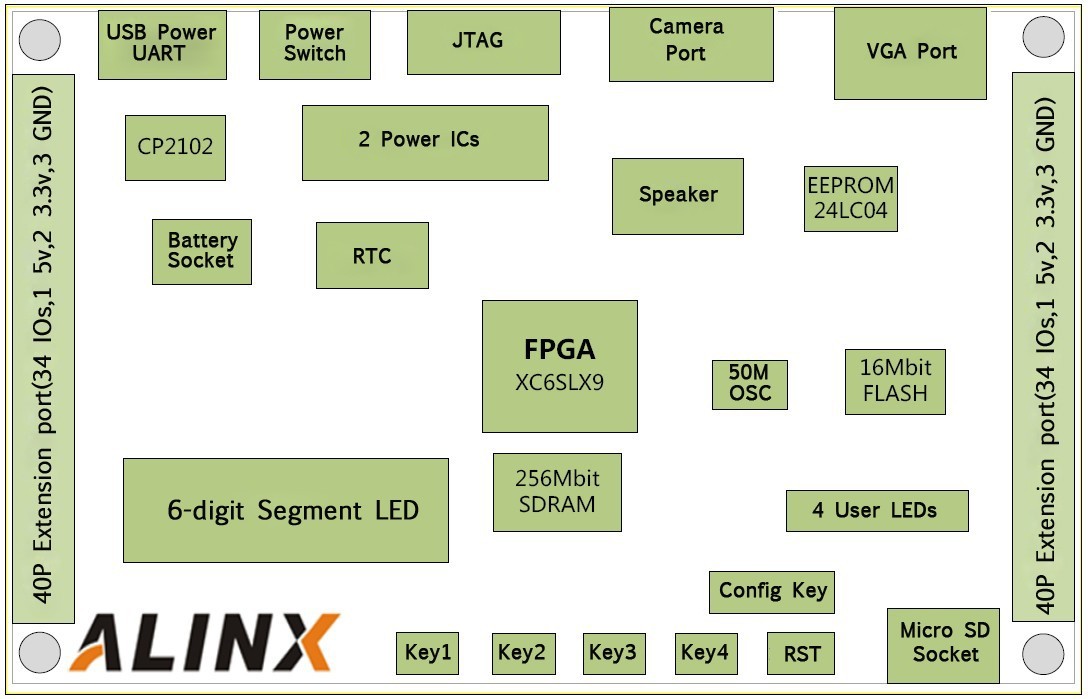

Ci-dessous les détails de chaque bloc:

FPGA
–Xilinx Spartan-6 XC6SLX9 FPGA
JTAG Port
–On-board JTAG Port for programming
SDRAM
–256Mbit SDRAM
SPI Flash memory
–64Mbit SPI FLASH
Camera Port
–Supports 5000000 pixels OV5640 module
Pushbutton switches
–4 User Keys
–Normally high; generates one active-low pulse when the switch is pressed
General User Interfaces
–4 User LEDs
–6-digit 7-segment displays
–Buzzer
System Clock inputs
–50MHz oscillator
RTC Module
–Comes with a CR1220 battery socket
External Eeprom
–Comes with a 24LC04;
VGA output
–Uses a 16-bit resistor-network DAC under RGB65536 Mode
–With 15-pin high-density D-sub connector
Voltage Regulator Circuit
–Provides 1.2V,5V and 3.3V for system power supply
Micro SD
–Equips a Micro SD card holder.
On-board USB to TTL/RS232 Module
–Use cp2102 for USB-TTL/RS232 Converting (Without DB-9 serial connector)
40-PIN Expansion Headers
–Two Channels 40-PIN Expansion Headers Spartan-6 I/O pins, as well as 3 power and ground lines, are brought out to the 40-pin expansion connectors. You can install 4.3”TFT module and AD/DA module by our company on this two expansion headers.
