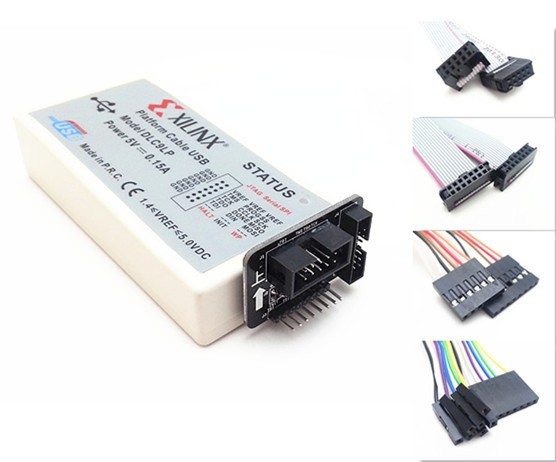

Xilinx spartan6 XC6SLX9 + xilinx Platform + Câble USB

Paramètres:

• FPGA puce: puce Principale est XC6SLX9-2FTG256C, la puce est BGA paquet, 256 broches. Broches nom est dans la forme de lettre + nombre, comme E3, G3.
• Tension: 5 v, USB alimentation de l’interface.
• Taille: 90mm * 130mm
• Cristal oscillateur: 50 m
• PCB couche: 4 couches
• Étendu IO nombre: 68
• SDRAM capacité: 256 Mbit
• FLASH capacité: 16 Mbit
• VGA couleur: 65536
• IO port niveau: 3.3 v

Interface de périphérique:

• USB alimentation de l’interface, également un USB à port série.
• UN grand-capacité 256 Mbit SDRAM, peut être utilisé comme tampon de données.
• UN 16 Mbit SPI FLASH, peut être utilisé comme FPGA configuration fichiers et utilisateur de stockage de données.
• UNE caméra interface, vous pouvez connecter 5 millions pixel caméra comme OV5640.
• UN 16bit VGA interface, peut afficher 65,536 couleurs, vous pouvez afficher des images en couleur et d’autres informations.
• CENTER RÉGIONAL de formation en temps réel horloge, avec support de batterie, batterie modèle est CR1220.
• Une interface IIC EEPROM 24LC04.
• Quatre rouge LED.
• Quatre touches de l’utilisateur.
• UNE touche de Réinitialisation, programme de remise à zéro pour FPGA.
• UNE CONFIG key, se connecte à la dédié FPGA_PROGRAM_B pin, concernant la reconfiguration de la programme FPGA.
• Sur-conseil 50 m cristal actif, fournit un stable horloge source pour la carte de développement.
• Deux 40-broches standard AX port d’extension (2.54mm pitch), 34 IO ports, un 5 v alimentation, deux 3.3 v alimentation, trois GND. Il peut se connecter deux modules d’extension à la même temps, tels que 4.3-pouces TFT module et AD/DA module.
• UN JTAG interface, FPGA débogage et programme durcissement.
• UNE carte MicroSD connecteur, soutien SPI mode.
• UN 6bit numérique tube.
