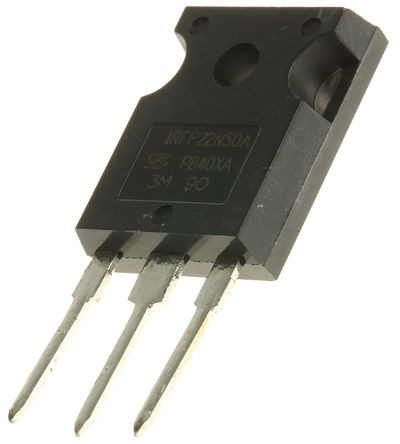

IRFP22N50APBF, Transistor MOSFET – Canal-N, 22 A 500 V TO-247AC, 3 broches

Caractéristiques techniques

• Type de canal    N
• Courant continu de Drain maximum    22 A
• Tension Drain Source maximum    500 V
• Résistance Drain Source maximum    0,23 Ω
• Tension de seuil minimale de la grille    2V
• Tension Grille Source maximum    ±30 V
• Type de boîtier    TO-247AC
• Type de montage    Traversant
• Nombre de broche    3
• Mode canal    Enrichissement
• Catégorie    MOSFET de puissance
• Dissipation de puissance maximum    277 W
• Configuration    Simple
• Dimensions    15.87 x 5.31 x 20.7mm
• Longueur    15.87mm
• Capacitance d’entrée typique @ Vds    3450 pF @ 25 V
• Retard au blocage typique    47 ns
• Température d’utilisation maximum    +150 °C
• Hauteur    20.7mm
• Charge de Grille type @ Vgs    120 nC @ 10 V
• Température de fonctionnement minimum    -55 °C
• Retard à la conduction typique    26 ns
• Nombre d’éléments par circuit    1
• Largeur    5.31mm
