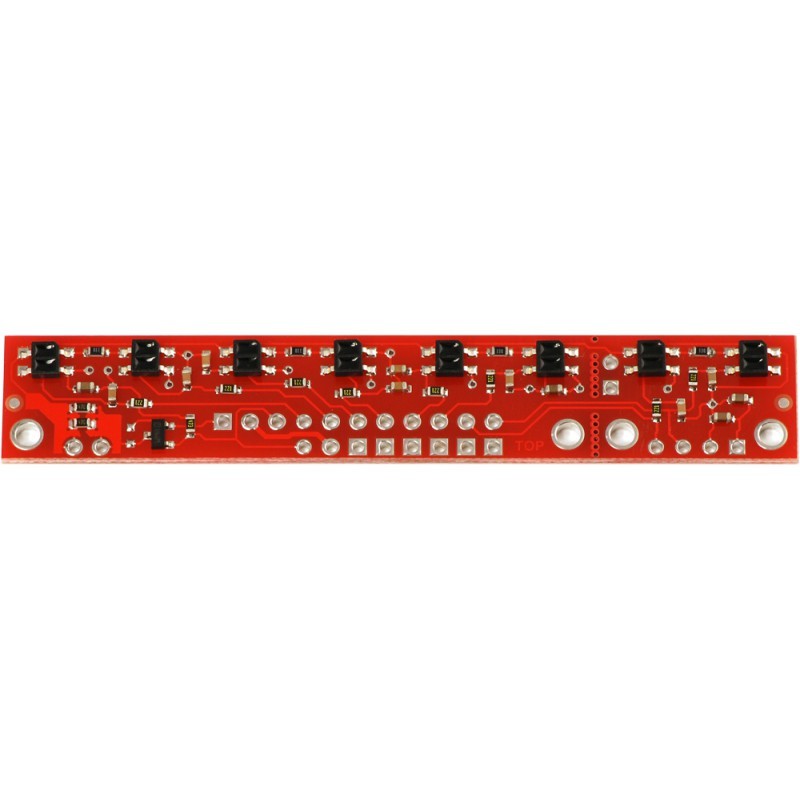

QTR-8RC Capteurs de réflexion infrarouge

Capteurs de réflexion infrarouge : toujours sensible avec le minimum d’énergie

Les deux principales qualités de ce groupe de capteurs de réflexion infrarouge (évitement d’obstacles)

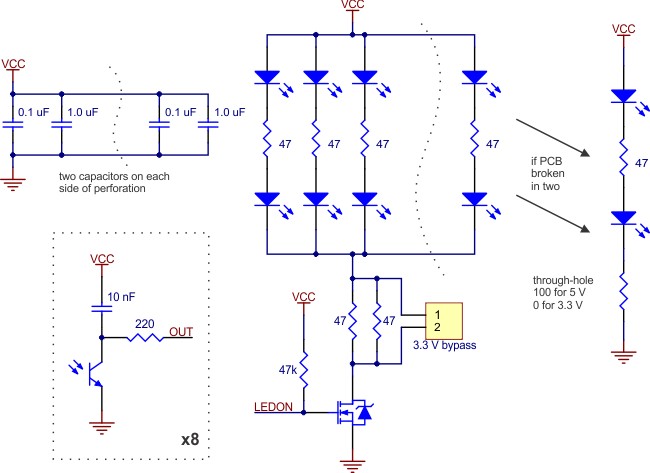

Son acuité, tout d’abord, améliorée par ses entrées/sorties logiques mesurables (plus sensibles qu’une sortie analogique avec pont diviseur de tension). Sa plus faible consommation énergétique, ensuite, grâce au montage en série par paires de 8 émetteurs et 8 senseurs infrarouges d’une distance maximale de 9,5 mm (permettant donc au senseur de diviser sa consommation par 2).

Il s’agit également d’un module extrêmement léger, puisqu’il pèse à peine plus de 3 g. Le transistor MOSFET qui équipe ce module de capteurs peut désactiver ses LEDS infrarouges en fonction de ses besoins, réduisant d’autant sa facture énergétique quand le projet ne requiert pas l’utilisation du capteur, ou quand il nécessite tout simplement l’utilisation d’un senseur infrarouge.

Utilisation des capteurs de réflexion infrarouge QTR-8RC

En « première intention », ces capteurs de réflexion infrarouge QTR-8RC sont utilisés comme capteurs de ligne : il s’agit donc d’un module idéal pour un robot mobile avec suivi de ligne. Mais ce groupe de capteur se comporte également comme un détecteur d’objets, ou encore comme un senseur de surface réfléchissante.  Sachez également qu’en fonction de votre projet, il vous est possible de scinder cette barrette de 8 capteurs pour obtenir 6 capteurs d’un côté, et 2 capteurs de l’autre.

Spécifications techniques des capteurs de réflexion infrarouge QTR-8RC

• Dimensions : 74.93mm x 12.7mm x 3.175mm (sans pinHeader)
• Tension de fonctionnement: 3.3-5.0 V
• Courant de fonctionnement: 100 mA
• Sorties : 8 sorties compatibles avec I/O digitales qui peuvent être lues comme des impulsions (timed high pulse)
• Distance lecture optimale: 3 mm
• Distance de lecture maximale: 9.5 mm
• Poids: 3.09 g (sans pinHeader)

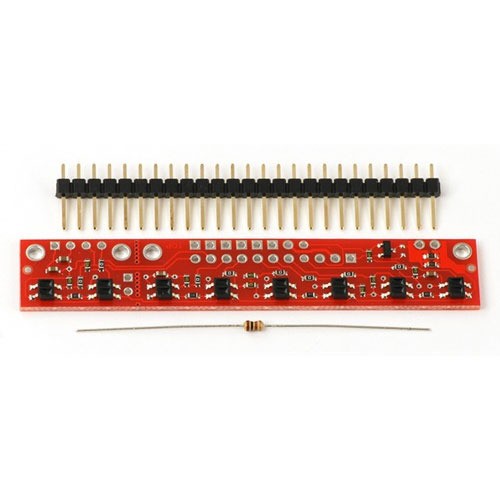

• Module fourni avec connecteur et résistance de 100 Ohms
