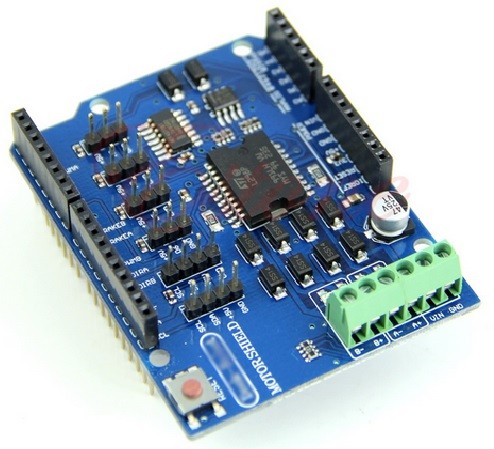

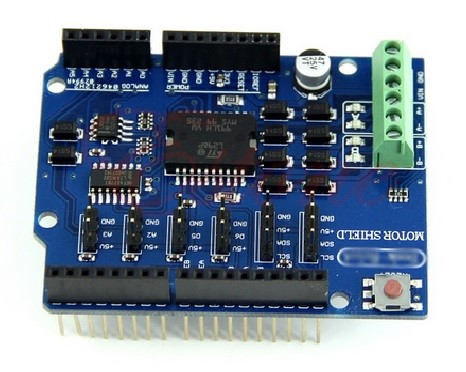

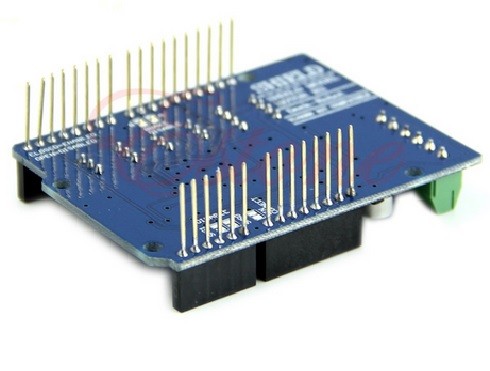

L298P Arduino shield PWM contrôleur moteur DC 2A

Déscription:

L’Arduino Moteur Moteur Shield est basé sur le contrôleur L298, qui est un double pont en H idéal pour piloter les composants inductifs comme les relais, bobines, moteurs à courant continu et moteurs pas à pas.

Ce shield permet de piloter facilement deux moteurs à courant continu en pilotant le sens de rotation et la vitesse de chacun, mais il est egalement facile de piloter un moteur pas à pas à 4 canaux.

Une mesure de consommation en courant pour chaque moteur est également disponible.

Ce shield est egalement compatible des éléments TinkerKit est dispose :

    2 connecteurs TinkerKit pour 2 entrées analogiques (pins A2 et A3)
    2 connecteurs TinkerKit pour 2 sorties analogiques PWM (pins D5 et D6)
    2 connecteurs TinkerKit pour interfaces TWI.

Caractéristiques :

    Alimentation : 5V à 12V par un connecteur à vis.
    Contrôleur moteur : L298 – 2 moteurs à courant continu ou un moteur pas à pas
    Courant Max : 2A max par moteur ou 4A max avec une alimentation extérieure
    Mesure de consommation : 1.65V/A
    Fonction de freinage du moteur (deccélaration)
    Modèle : R3 Rev3 avec pinout 1.0

Fonctionnement :

Le shield dispose de 2 canaux, A et B, qui utilise chacun 4 pins de l’Arduino. Les deux canaux peuvent être utilisé séparement afin de piloter deux moteurs à courant continu, ou ensemble pour piloter un moteur pas à pas.

Documentation :

Documentation de Arduino Motor Shield Rev3 : http://arduino.cc/en/Main/ArduinoMotorShieldR3
Datasheet du L298 : CD00000240.pdf

Shéma du Arduino Motor Shield : http://arduino.cc/en/uploads/Main/arduino_MotorShield_Rev3-schematic.pdf
