Clavier à membrane 16 touches (4×4)

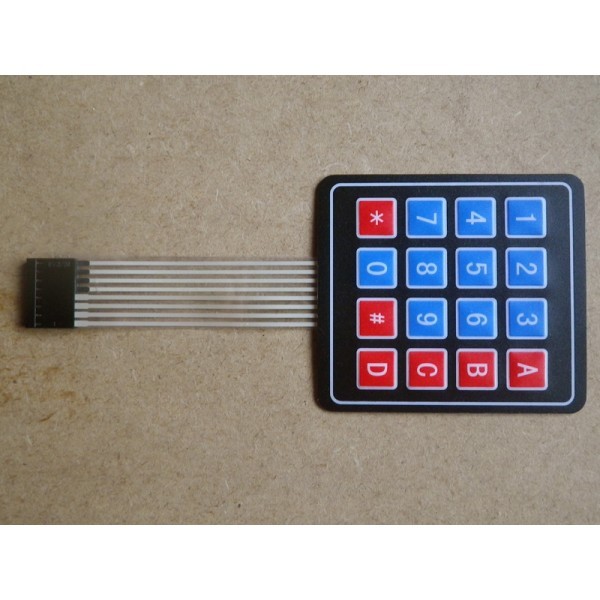

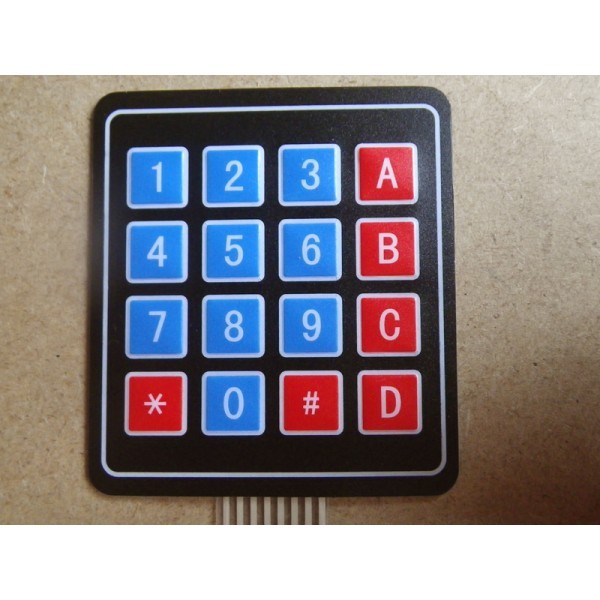

Clavier à membrane à 16 touches (4 x 4) pour Arduino, fabrication de digicode, contrôle de modules, domotique…
Facile à intégrer dans un montage car très plat.

Caractéristiques :

Courant maximal du circuit : 35 V DC, 100 mA.
Résistance d’isolement : 100 MOhm, 100 V.
Diélectrique : 250 Vrms, 50 – 60 Hz, 1 min.
Rebond de contact :<= 5ms
Durée de vie : 1 000 000 contacts.
Type de connecteur : 8 broches
Longueur de câble : 88 mm.
Taille : 7.7 cm x 6.9 cm.

Câblage

Touche clavier / broches du connecteur

S1  contact 4 8
S2  contact 3 8
S3  contact 2 8
S4  contact 1 8
S5  contact 4 7
S6  contact 3 7
S9  contact 4 6
S10  contact 3 6
S11  contact 2 6
S12  contact 1 6
S13  contact 4 5
S14  contact 3 5
S15  contact 2 5
S16  contact  1 5
