600 p/r 5-24 V encodeur rotatif incrémental optique

Déscriptif:

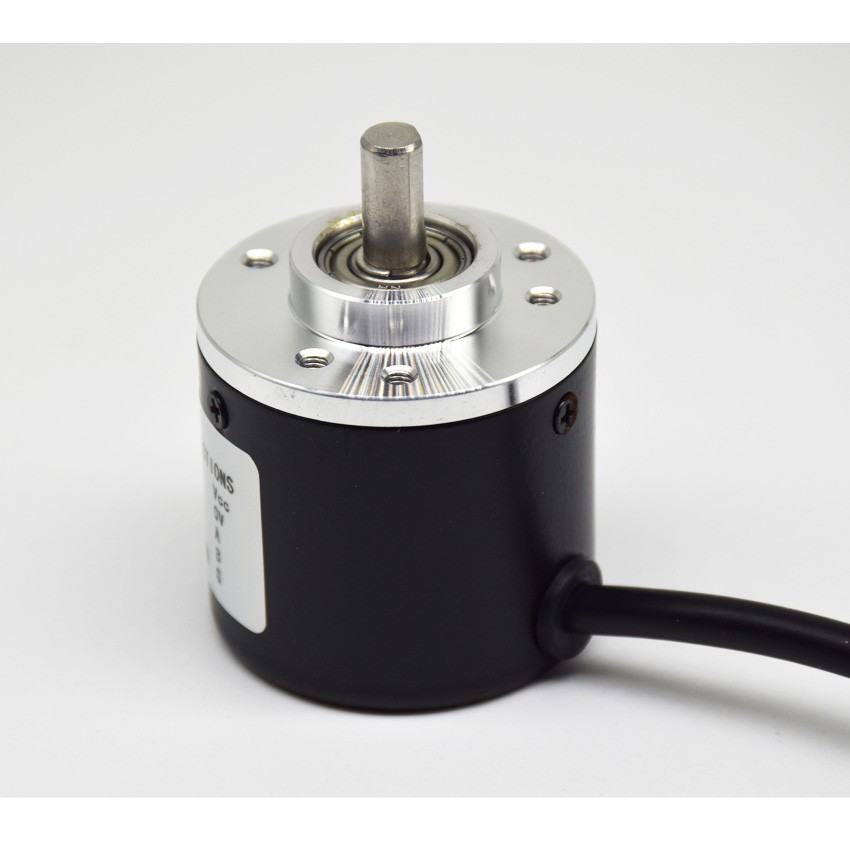

• Couleur: comme le montrent les photos
• Modèle: incrémental encodeurs, ab deux phases
• 600 P/r-600 impulsions par tour.
• Pour DC 5-24 V Alimentation.
• Vitesse mécanique maximale de 6000 tr/min.
• La réponse en fréquence: 0-20 KHz

Taille:
Codeur taille: 39×35.5mm, arbre 6x13mm
Axe bouchon plate-forme: haute 5mm, 20mm
Fixe vide comme: trois 3mm vis des trous de distribution de 120 degrés/ou six 3mm vis des trous dans 60 degrés de distribution, pour le center distance de 14mm.
Fils longueur: 188 cm

Caractéristiques:
-Poids léger et de petite taille.
-En faisant tourner le disque et optocoupleur direction qui génère des impulsions de comptage.
-Installation facile.
-Convient pour mesurer la vitesse de rotation de l’objet, l’angle, l’accélération, et la mesure de la longueur.

Sortie:
AB deux impulsion rectangulaire de sortie en quadrature triphasée, la sortie du circuit est NPN collecteur ouvert type de sortie, la sortie de ce type peut et résistance de pull-up interne est directement MCU connecté ou PLC, comme 51 unique ou pour Mitsubishi PLC (entrée PLC mode doit être relié à la fonction de 0V).
Remarque: Si le codeur est pas connecté à l’appareil ne peut pas être oscilloscope directement oscilloscope (sortie à collecteur ouvert sans résistance de pull-up quand il n’y a pas de sortie de tension) Si vous voulez l’oscilloscope dans AB sortie à deux phases avec deux résistances de pull-up .

Montage:
Convient pour une variété de mesure intelligente de commande de déplacement automatique de longueur fixe guillotine automatique machine à papier, coupe contrôle de la longueur de l’acier, civile hauteur mesurée échelle humaine, les  étudiants de course robots.

Câblage Sortie
Une phase, la phase B, alimentation positive Vcc, V0, le fil de blindage.
Connexion: vert = Phase A, blanc = phase B, rouge = Alimentation +, Noir = la masse
Remarque: AB deux sorties PHASE ne doivent pas être connectés directement à VCC, sinon, ils vont brûler le transistor de sortie.
